1.4.2. Шпангоуты

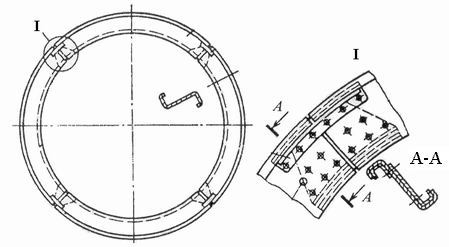

Делятся на нормальные и усиленные. Нормальные обеспечивают сохранение формы поперечного сечения фюзеляжа. Усиленные шпангоуты устанавливаются в местах передачи на фюзеляж больших сосредоточенных нагрузок. На них располагаются стыковые узлы агрегатов, узлы крепления грузов, двигателей, крупного оборудования, перегородки гермоотсеков и т.п. Силовые шпангоуты могут устанавливаться по границам больших вырезов в фюзеляже. Нормальные шпангоуты обычно имеют рамную конструкцию и изготавливаются штамповкой или гибкой из листа (рис.1.01).

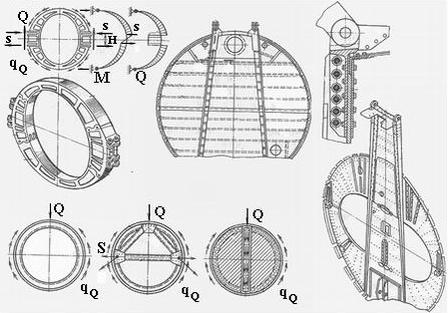

Усиленные шпангоуты выполняются в виде замкнутой рамы обычно двутаврового или швеллерного сечения. Рама шпангоута распределяет внешнюю нагрузку по периметру обшивки, поток касательных усилий в которой является опорной реакцией для рамы. Сама рама работает на изгиб, который в основном определяет ее сечение. Кроме того, в любом сечении рамы действуют перерезывающая и нормальная силы. Конструктивно такая рама изготавливается сборной или монолитной. В местах установки перегородок силовой шпангоут полностью зашивается стенкой, подкрепленной вертикальными и горизонтальными профилями, или сферической оболочкой с радиально расположенными подкрепляющими элементами.
