2.5. Вопросы для тренинга и самоконтроля

Проверьте себя, отвечая письменно или устно на сформулированные ниже вопросы. Лишь после этого заглядывайте в комментарий. Если необходимо обращайтесь к теории (см. оглавление).

1. Какую силовую схему имеет фюзеляж самолета Су-15?
Комментарий 1

Силовая схема фюзеляжа - балочно-стрингерная.

2. Из какого материала выполнен носовой обтекатель антенны радиолокатора?
Комментарий 2

Из стеклопластика.

3. Какие устройства обеспечивают отвод пограничного слоя на входе в воздухозаборник?
Комментарий 3

Дефлектор со щелью для слива пограничного слоя и перфорация для его отсоса перед входом.

4. Что предусмотрено для регулировки воздухозаборника в полете?
Комментарий 4

Предусмотрена подвижная плоская рампа в горле воздухозаборника.

5. Сколько силовых шпангоутов предусмотрено для стыковки крыла?
Комментарий 5

Три силовых шпангоута с моментными узлами типа ухо-вилка для стыковки лонжеронов и два силовых шпангоута с шарнирными узлами для стыковки стенок крыла.

6. Сколько подшипниковых узлов предусмотрено для крепления ЦПГО?
Комментарий 6

Два узла на двух силовых шпангоутах.

7. Каков тип стыковых узлов подкосной балки и лонжерона киля к фюзеляжу?
Комментарий 7

Подкосная балка - моментным узлом c двумя болтами, работающими на срез, лонжерон - шарнирным узлом с одним болтом.

8. Сколько стыковых узлов предусмотрено для стыковки хвостового отсека фюзеляжа?
Комментарий 8

Десять стыковых точек по усиленным стрингерам-лонжеронам.

9. Какие усиления предусмотрены для крепления двигателей к фюзеляжу?
Комментарий 9

Вертикальные стойки в плоскости симметрии самолета по 34 и 36 шпангоутам, две продольные коробчатые балки в верхней части фюзеляжа между шпангоутами 33 и 38, на которых установлены цапфы крепления двигателей, передающие тягу двигателей на фюзеляж.

10. Чем обеспечивается герметизация топливных баков в фюзеляже?
Комментарий 10

Промазкой всех стыковых швов герметиком и поливом всей внутренней поверхности баков жидким герметиком с последующей сушкой.

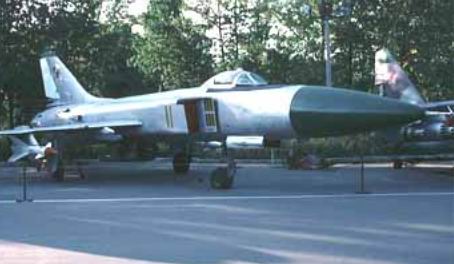

11. Какие воздухозаборники двигателей используются на самолете Су-15?
Комментарий 11

Боковые воздухозаборники.
