7.1. Внешние формы крыла
Крыло стреловидное с углом стреловидности 350 , площадь крыла - 201,5 м2, размах крыла - 37,55 м.
Крыло состоит из жестко связанного с фюзеляжем центроплана и двух отъемных консолей (ОЧК).
|
Удлинение крыла Сужение крыла Угол заклинения крыла: по борту фюзеляжа по концевой нервюре Угол поперечного V крыла |
7 3,7 30 - 10 -1010/. |

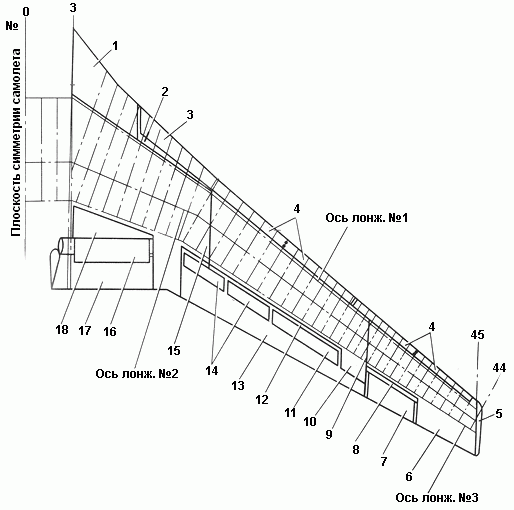

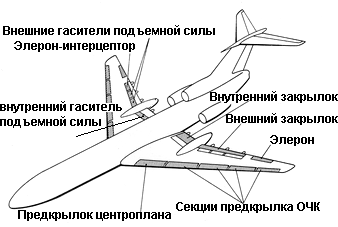

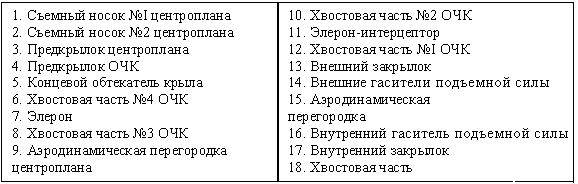

На крыле размещены поверхности управления - элероны и элероны-интерцепторы, а также органы механизации - предкрылки, закрылки, тормозные щитки - гасители подъемной силы (рис.7.04 ).
