7.2. Силовая схема крыла
Крыло имеет кессонную силовую схему.

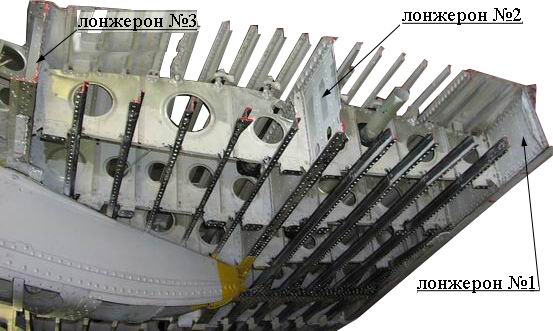

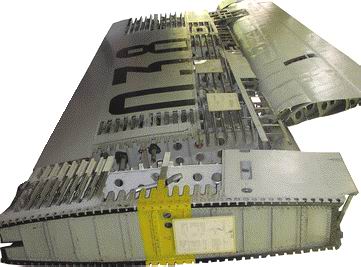

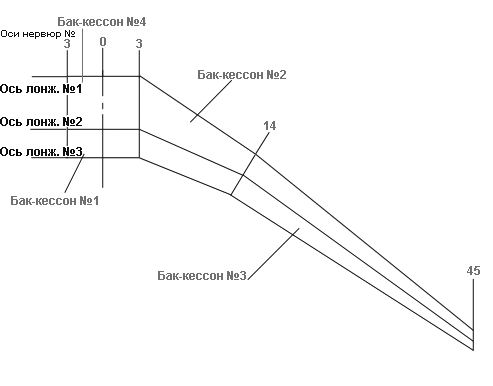

Его основным силовым элементом является кессон, образованный тремя лонжеронами, верхней и нижней силовыми панелями и набором нервюр. Кессон обеспечивает восприятие изгибных нагрузок, перерезывающих сил и крутящих моментов в любом сечении крыла (рис.7.01 ). Нервюры крыла расположены перпендикулярно оси третьего лонжерона. Кессоны центроплана и ОЧК герметизированы и используются в качестве топливных баков. Весь запас топлива на самолете размещен в четырех центропланных баках и двух баках в консолях крыла рис.7.02 ).

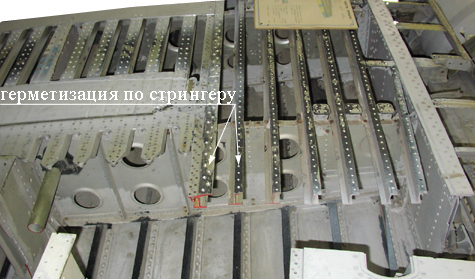

Герметизация кессонов проводится тремя линиями, каждая из которых выполнена непрерывной и полностью обеспечивает герметизацию кессонов.
Первая линия - внутришовная герметизация выполнена нанесением пастообразного герметика на соприкасаемые поверхности деталей.
Вторая линия - внешовная герметизация выполнена нанесением жгутиков из герметика по всем швам и стыкам деталей.
Третья линия - поверхностная герметизация с двухкратным кистевым нанесением герметика по всем заклепочным и болтовым соединениям и всей нижней поверхности кессона на высоту 150 мм от низа (рис.7.03
).

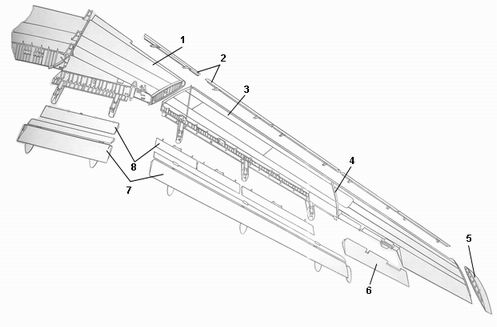

К силовому кессону крепятся вспомогательные конструкции:
1. Центроплан, 2. Предкрылки, 3. Отъемная часть крыла (ОЧК), 4. Аэродинамическая перегородка, 5. Концевой обтекатель, 6. Элерон, 7. Закрылки, 8. Интерцепторы.
Вспомогательные конструкции крыла придают ему обтекаемую форму, улучшая его аэродинамику, и служат для размещения в крыле различного оборудования.
