7.3.2. Лонжероны
Три лонжерона крыла являются основными продольными элементами, передающими перерезывающую силу и участвующими в составе силовых панелей в работе на изгиб.
Лонжероны 1-й и 3-й расположены по всему размаху крыла, а 2-й лонжерон доходит только до 33 нервюры. Он герметичен только между нервюрами 3 и 14.

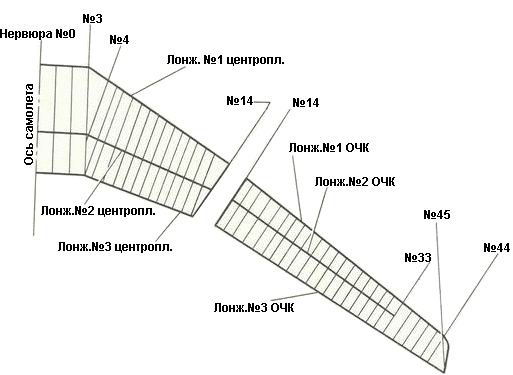

(рис.7.13

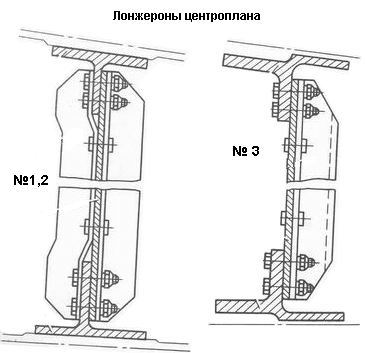

Лонжероны центроплана
)

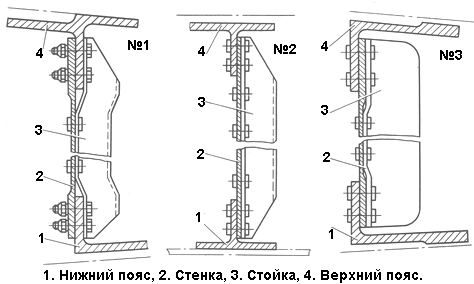

Все лонжероны имеют излом по осям нервюр 3 и 14. Лонжероны представляют собой тонкостенные балки, состоящие из верхних и нижних поясов, соединенных стенками, на которых установлены подкрепляющие стойки (рис.7.14

Лонжероны ОЧК
).
На лонжероне 1 установлены:
  • кронштейны крепления кареток предкрылков,
  • кронштейны крепления подъемников предкрылков,
  • опоры валов трансмиссии предкрылков,
  • герметичные кожухи для рельсов предкрылков.

    • На лонжероне 2 установлены кронштейны крепления передних узлов балок внутреннего и внешнего закрылков (рис.7.15

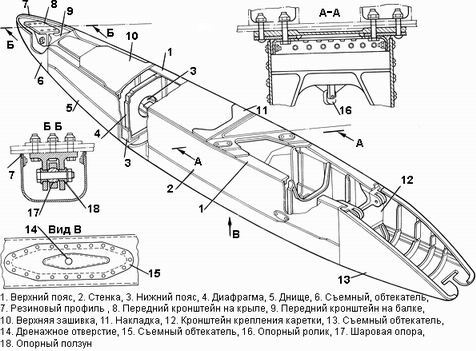

    Кронштейны крепления закрылков
    ).

    На лонжероне 3 установлены:

  • кронштейны крепления балок внутреннего и внешнего закрылков,
  • узлы крепления основных опор шасси (рис.7.16

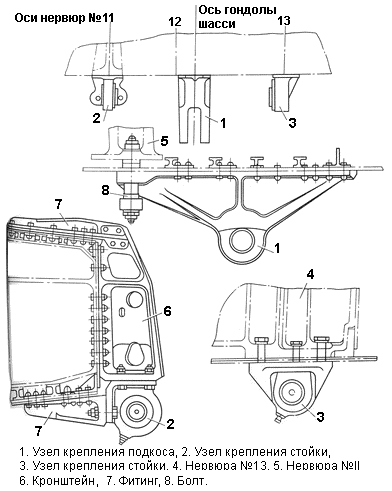

    Узел крепления основный опоры шасси
    ),
  • кронштейны навески элеронов (рис.7.17

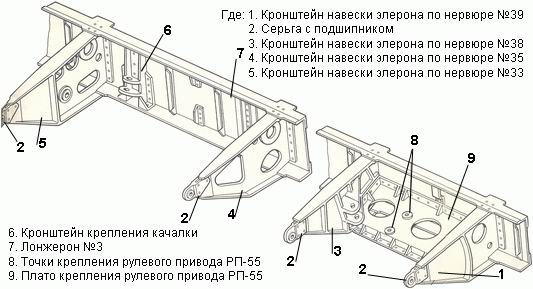

    Кронштейн навески элеронов
    ),
  • кронштейны навески интерцепторов,
  • кронштейны крепления подъемников закрылков,
  • кронштейны крепления рулевых приводов,
  • кронштейны крепления опор валов трансмиссии закрылков, качалок и тяг управления.

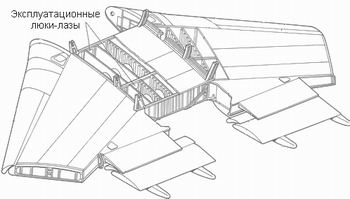

    Для осмотра и ремонта на стенках лонжеронов 1 и 2 имеются эксплуатационные люки-лазы, закрывающиеся съемными герметическими крышками.
