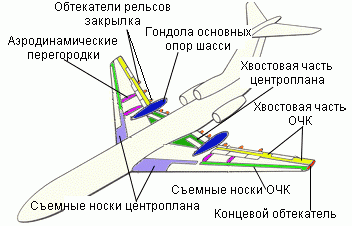

7.3.5. Вспомогательные конструкции

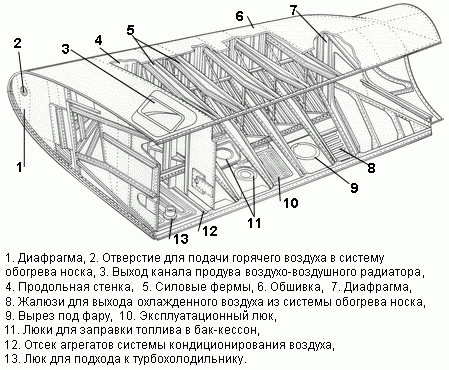

Съемные носки ОЧК крепятся к лонжерону 1 болтами с плавающими анкерными гайками. Отсеки носка состоят из обшивки, верхнего и нижнего окантовывающих профилей и поперечного набора диафрагм.
В обшивке носков предусмотрены вырезы под рельсы и подъемники предкрылков, которые прикрываются специальными створками. Для фиксации предкрылков в убранном положении в носках установлены замки.

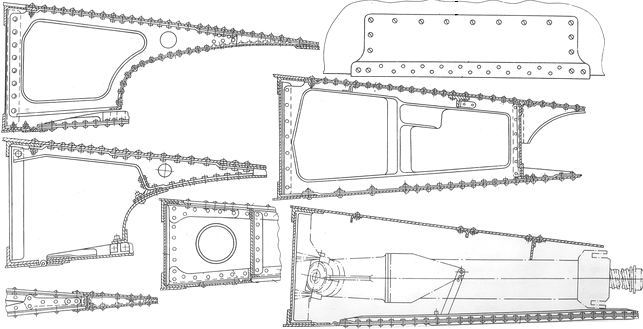

Хвостовая часть ОЧК расположена за лонжероном 3 и разделена на четыре отсека. Каждый отсек состоит из обшивки, продольных окантовывающих профилей и поперечного набора балочек или диафрагм. В зоне закрылков на хвостовой части снизу подвешены на шомпольной подвеске щитки, закрывающие щель между крылом и закрылком в убранном положении. Уплотнение щели обеспечено резиновым профилем, закрепленным на щитках (рис.7.18
).
Обтекатели рельсов закрылков закреплены болтами на нижней поверхности закрылков. Обшивка обтекателей изнутри подкреплена набором диафрагм.

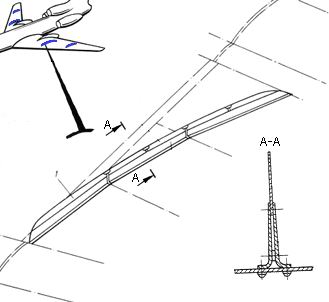

На верхней поверхности ОЧК закреплены болтами две аэродинамические перегородки. Каждая из них состоит из двух гнутых из листа уголков, между которыми установлена на заклепках пластина-нож (рис.7.19
).

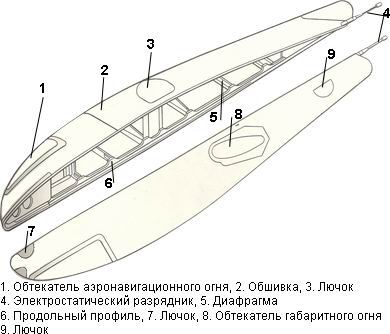

Концевой обтекатель крыла крепится болтами с анкерными гайками на нервюре 45. Металлическая обшивка обтекателя изнутри подкреплена диафрагмами. В обшивке имеются вырезы для установки аэронавигационных огней (рис.7.20
). В хвостовой части обтекателя закреплен электростатический разрядник.

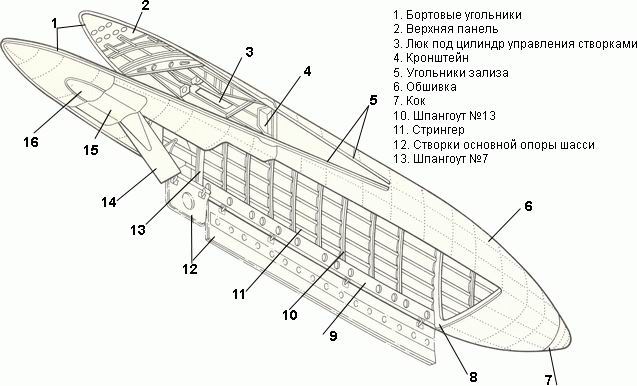

Гондолы опор шасси установлены в хвостовой части центроплана и крепятся к усиленным нервюрам 11 и 13. Гондола обтекаемой формы состоит из обшивки и подкрепляющего каркаса, образованного набором шпангоутов, стрингеров и двух лонжеронов, на которых подвешиваются створки ниши шасси. Крепление гондолы к панелям центроплана осуществляется болтами с помощью бортовых угольников и уголков (рис.7.21
).
