7.4. Стык ОЧК с центропланом

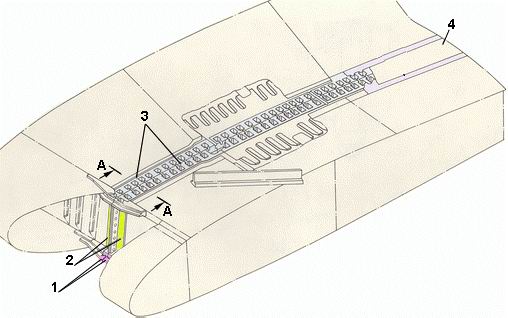

ОЧК крепится к центроплану фланцевым стыком по нервюре № 14.

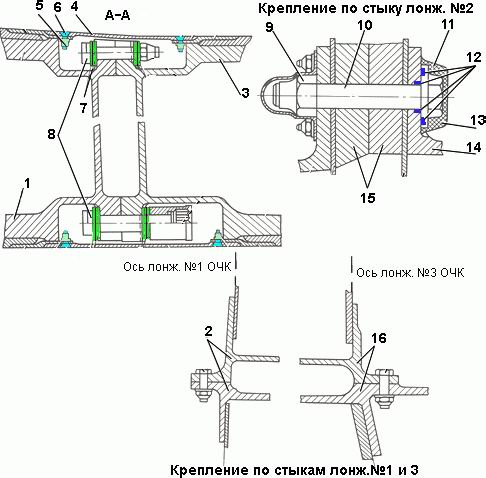

Верхние и нижние силовые панели кессона соединяются с помощью профилей разъема 1 и 3, а лонжероны - с помощью стоек 2, 14, 16. В зазоре между стенками нервюры № 14 по стойкам лонжерона №2 установлены планки 15. Для обеспечения герметичности баков-кессонов стыковочные болты 10 имеют гермогайки 9 и уплотнительные резиновые кольца 12 под головками болтов, которые закрываются колпачками 11 на герметике 13.
Профили разъема имеют колодцы и пазы, в которые вкладываются и затягиваются стыковочные болты 8 с предварительно навернутыми гайками и двумя сферическими шайбами 7. Колодцы и пазы закрываются перекрывными лентами 4, которые крепятся болтами с анкерными гайками 6, 5. Колодцы по верхнему профилю разъема заполняются смазкой до уровня половины диаметра стыковочных болтов. Нижняя перекрывная лента имеет дренажные отверстия.
