1.4. Силовая работа крыла

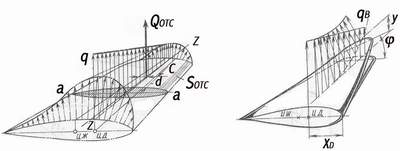

С точки зрения строительной механики крыло представляет собой консольно закрепленный брус, загруженный перечисленными выше нагрузками, которые вызывают деформации изгиба и кручения.



Величина действующих сил, их распределение по размаху и хорде определяются при проведении прочностного расчета крыла. Отдельно рассматривается общая силовая работа крыла как бруса и работа его элементов при восприятии местной воздушной нагрузки.

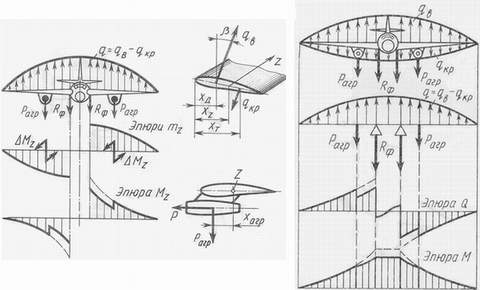

Общая работа крыла. По известным нагрузкам строятся эпюры изменения по размаху крыла перерезывающих сил Q, изгибающих M и крутящих Mz моментов.

С помощью этих эпюр проверяется прочность основных элементов крыла во всех расчетных сечениях. В первом приближении вполне допустимо полагать, что в любом сечении крыла вся перерезывающая сила воспринимается работающими на сдвиг вертикальными стенками, крутящий момент - потоком касательных усилий в элементах замкнутого контура сечения, а изгибающий момент - осевыми усилиями в наиболее удаленных от нейтральной оси сечения элементами - поясами лонжеронов или силовыми панелями крыла.

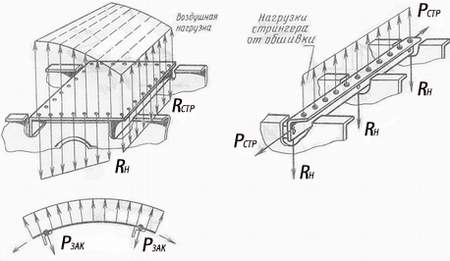

Местная работа элементов крыла. Местная воздушная нагрузка в виде избыточного давления или разряжения создает поперечную нагрузку для обшивки и вызывает в ней изгибные деформации.

Уравновешивающие реакции возникают по стыковым швам, соединяющим обшивку со стрингерами, нервюрами, поясами лонжеронов и стенок. Эти реакции для стрингеров являются поперечной нагрузкой и заставляют их работать на изгиб. Опорами для них служат нервюры. Вертикальная нагрузка, передаваемая с обшивки и стрингеров на нервюру уравновешивается реакциями стенок, с которыми связана нервюра, а также потоком касательных усилий со стороны замкнутого контура, на который опирается нервюра. Напряжения в элементах крыла от местной нагрузки обычно невелики и часто не учитываются. Исключением являются нервюры, для которых местная нагрузка является основной. При рассмотрении местного нагружения элементов крыла обычно определяющим для них является не прочность, а жесткость, т.е. их деформации, от которых зависит искажение внешних обводов крыла под нагрузкой.
