1.6. Управляемый стабилизатор

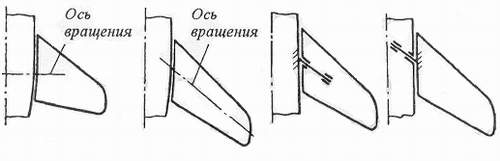

На виде в плане имеет стреловидную или треугольную форму. Ось вращения управляемого стабилизатора может быть перпендикулярной к плоскости симметрии самолета или располагаться под углом к ней.

Положение оси вращения выбирается так, чтобы усилия от шарнирного момента на до- и сверхзвуковых скоростях полета были бы минимальными. Крепление управляемого стабилизатора к фюзеляжу выполняется с помощью вала и двух подшипников.
Возможны две схемы крепления вала:

• вал жестко закреплен на стабилизаторе, а подшипники крепятся на фюзеляже (рис.1.02),
• вал (ось) закреплен неподвижно на фюзеляже, а подшипники установлены на стабилизаторе (рис.1.03).

В первом случае крепление вала к стабилизатору должно обеспечить передачу на вал перерезывающей силы, изгибающего момента и момента кручения, если качалка управления закреплена на валу.

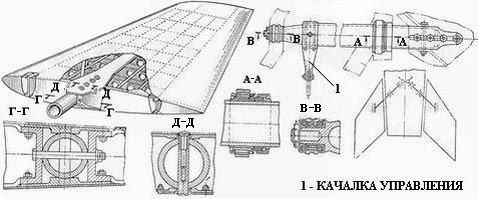

В некоторых случаях качалка управления крепится на корневой усиленной нервюре, которая собирает весь крутящий момент с замкнутого контура стабилизатора. В этом случае крутящий момент на вал не передается. При такой схеме крепления обычно используется лонжеронная схема стабилизатора, т.к. при кессонной схеме передача изгибающего момента с силовых панелей на вал вызывает конструктивные трудности (рис.1.04).

В случае закрепления вала на фюзеляже подшипники крепятся на усиленных нервюрах стабилизатора, связанных с его продольными стенками.

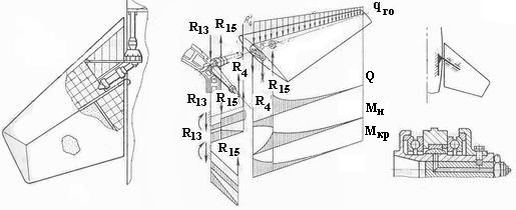

На внешний подшипник передается вся перерезывающая сила консоли, а изгибающий момент парой сил передается на оба подшипника. Таким образом, на внешнем подшипнике происходит суммирование двух указанных усилий (R₄).

В схеме с закреплением вала на фюзеляже достаточно просто обеспечивается передача изгибающего момента и при кессонной или моноблочной конструкциях стабилизатора. В этом случае силовые панели спереди и сзади опираются на продольные стенки, которые у корня сходятся к внутреннему бортовому подшипнику. Соответственно ширина силовых панелей и усилия в них от изгиба стабилизатора меняются от максимальной величины над внешним подшипником до нуля над внутренним подшипником. В результате изгибающий момент кессона стабилизатора уравновешивается реакциями подшипников. Качалка управления в таком стабилизаторе обычно устанавливается на корневой усиленной нервюре (рис.1.05). Подобный принцип передачи изгибающего момента можно использовать и при кессонной схеме стабилизатора с подвижным валом. В этом случае внешний конец вала должен опираться на силовую нервюру, связанную со стенками кессона (рис.1.06).
