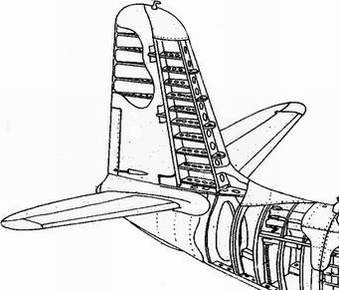

2.1. Внешние формы оперения
Все поверхности оперения имеют трапецевидную форму с углами стреловидности близкими к нулю.
Относительные геометрические параметры: горизонтального оперения удлинение сужение относительная толщина |
4,2 2,7 0,1 |
вертикального оперения удлинение сужение относительная толщина |
1,7 2,1 0,11 |
Законцовки киля и стабилизатора скошены к осям вращения рулей, что уменьшает выступание носков рулей в поток при больших углах отклонения и снижает тем самым общее сопротивление оперения.
