4.3.1. Стабилизатор
Лонжероны стабилизатора изготавливаются штамповкой с последующим фрезерованием в виде монолитных балок двутаврового сечения. Стенки балок имеют отверстия облегчения. Концевая часть лонжерона состоит из двух гнутых стальных профилей швеллерного сечения, соединенных между собой по стенкам.
Лонжероны болтами стыкуются с центральным башмаком, к которому снизу крепятся две проушины задних узлов стабилизатора. Передний стыковой узел присоединен болтами к усиленным бортовым нервюрам стабилизатора, которые выполнены в виде балок швеллерного сечения (рис.4.03).

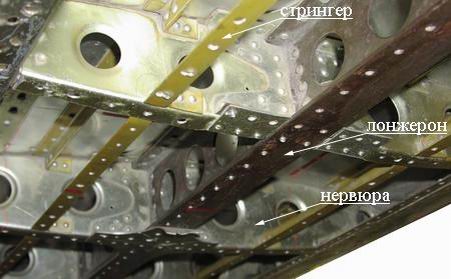

Рядовые нервюры стабилизатора изготавливаются штамповкой из листового дюраля, имеют отверстия облегчения и отбортовки для приклепывания обшивки и крепления нервюр к стенке лонжерона.
Стрингеры - прессованные бульбообразные уголки из сплава Д16.
Обшивка - листы из Д16 толщиной 0,8 - 1 мм.
