4.3.3. Киль

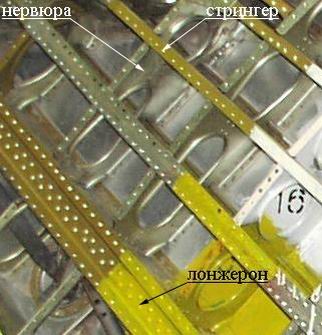

Нижний киль. Лонжерон нижнего киля представляет собой тонкостенную балку двутаврового сечения. Пояса лонжерона образованы двумя прессованными уголками из В95, к которым сверху приклепываются специальные фрезерованные накладки из того же материала. Сечение поясов постоянно по длине киля. Стенка лонжерона из В95 толщиной 2 мм соединяется с поясами стальными заклепками диаметром 4 мм.
Нервюры киля штампуются из листа Д16 толщиной 1 - 1,5 мм и имеют разъем в плоскости симметрии самолета. Стыковка обеих половин нервюр выполняется в стапеле окончательной сборки киля при базировании нервюр на обшивку, что обеспечивает повышенную точность внешних обводов киля.
Стрингеры - прессованные бульбообразные уголки из Д16.
Обшивка из Д16 толщиной 1,2 мм.

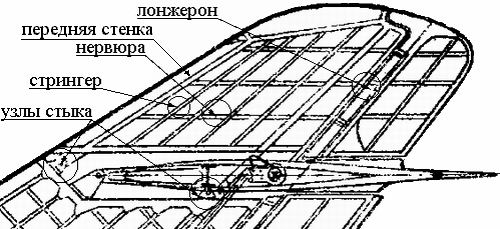

Верхний киль. Лонжерон состоит из двух поясов, связанных стенкой из Д16 толщиной 1,2 мм. Пояса образованы двумя прессованными уголками из В95. Внизу в зоне крепления задних стыковых узлов лонжерон усилен стальной накладкой. Передняя стенка швеллерного сечения из листа Д16 толщиной 1 мм внизу связана с передним стыковым узлом, выполненным из хромансиля. Нервюры штампуются из листа Д16 толщиной 1 мм.
Стрингеры - прессованные уголки из В95.
