5.3.6. Силовые бортовые нервюры

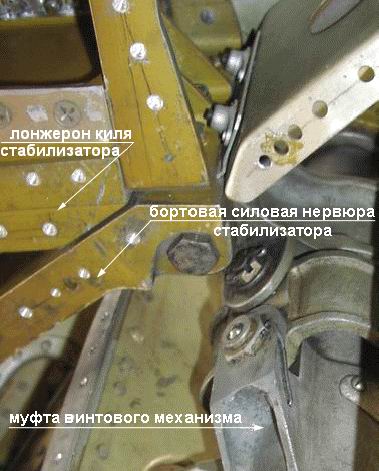

Бортовые нервюры каждой половины стабилизатора имеют двутавровое сечение. Эти нервюры подкосной балкой стабилизатора разрезаны на носовую и хвостовую части, которые стыкуются к подкосной балке двумя парами болтов диаметром 12 мм. Хвостовые части нервюр замыкаются специальным узлом, на котором шарнирно подвешена центральная качалка управления рулем высоты (см. рис. 5.01 раздела 5.2.1). Носовые части бортовых нервюр вместе с лонжероном стабилизатора шарнирным узлом присоединены к муфте винтового механизма перестановки стабилизатора в полете.
