7.2.2. Руль высоты

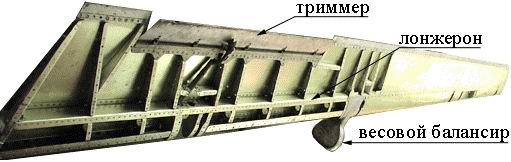

Однолонжеронной конструкции. Гнутый из листа лонжерон имеет швеллерное сечение. Нервюры установлены с небольшим углом к оси лонжерона. В корневой части руля на дополнительной передней стенке закреплен распределенный по размаху балансировочный груз (рис.7.08

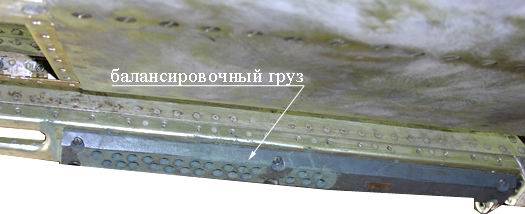

Балансировочный груз
). В средней части руля в его носке крепится сосредоточенный груз большой массы, который закрывается установленным на заднем лонжероне стабилизатора обтекателем (рис.7.09

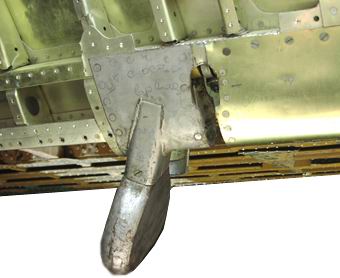

Сосредоточенный груз

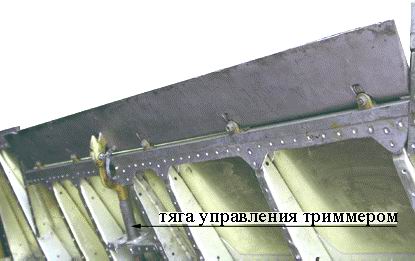

). В хвостовой части руля на пяти шарнирных опорах подвешен триммер, который склепывается из двух литых из алюминиевого сплава половин.

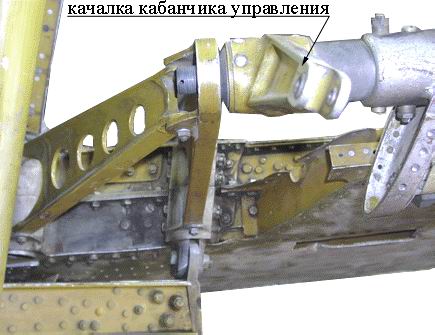

В корневой части руля закрепляется дюралевая труба диаметром 50 мм, на конце которой установлен штыревой стакан корневой опоры руля рычаг кабанчика управления. Труба болтами присоединяется к фланцу торцевой усиленной нервюры руля, изготавливаемой штамповкой из алюминиевого сплава.
