7.3.3. Стрингеры и нервюры

Стрингеры стабилизатора - фрезерованные по размаху прессованные профили корытообразного сечения, которые на концах стабилизатора переходят в прессованные уголки. Стрингеры киля выполнены из бульбообразных дюралевых уголков.

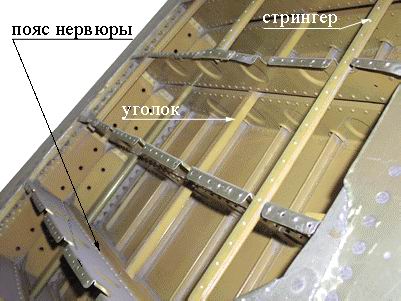

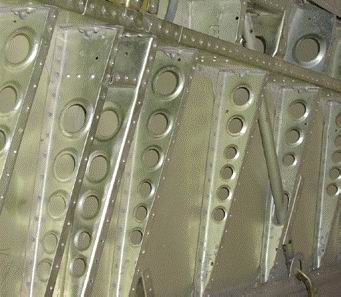

Нервюры стабилизатора и киля за счет разреза в плоскости хорд состоят из двух не соединяемых между собой половин. По контуру разреза стенки нервюр усилены поясами из уголков. Все пояса верхних и нижних половин нервюр по размаху в плоскости хорд связаны прессованными уголками, предотвращающими потерю устойчивости поясов в горизонтальной плоскости. Стенки нервюр стабилизатора без отверстий облегчения. В нервюрах киля сделаны глухие круглые выштамповки для повышения их жесткости. Нервюры рулей штампуются из листа с отбортовками и с отверстиями облегчения за исключением хвостиков нервюр руля высоты, которые штампуются без этих отверстий.
