7.3.4. Стыковые узлы

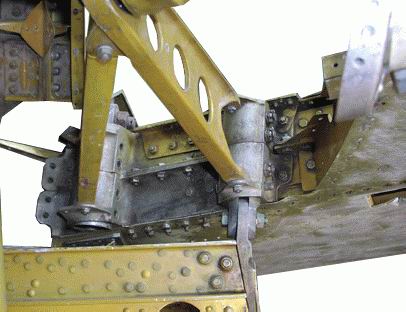

Стыковые узлы стабилизатора штампуются из хромансиля и разрезаны в плоскости хорд на верхнюю и нижнюю половины, которые болтами крепятся к стенке заднего лонжерона. После сборки панелей стабилизатора в гнезда этих узлов вставляются цилиндрические хромансилиевые вкладыши с проушинами стыковых узлов. Хромансилиевые стыковые фитинги лонжеронов киля болтами соединяются с поясамии стенками лонжеронов и имеют проушины под стыковые болты диаметром 16 мм по переднему и 20 мм по заднему лонжеронам.

Стыковые узлы рулей состоят из дюралевых кронштейнов с клиновидными хвостовиками, которые закрепляются между стенками усиленных нервюр. К этим кронштейнам одним болтом, перпендикулярным к плоскости хорд руля, присоединяется переходная серьга с шариковым подшипником под шарнирный болт. Ответные кронштейны под эти болты штампуются из алюминиевого сплава и крепятся к стенкам лонжеронов рулей.
