8.3.3. Нервюры

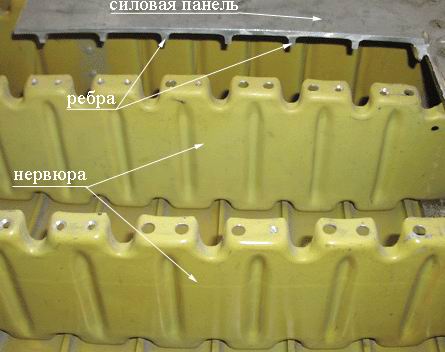

Нервюры штампованные из листа с вертикальными рифтами без отверстий облегчения. Верхние и нижние отбортовки имеют углубления для прохода ребер силовых панелей.

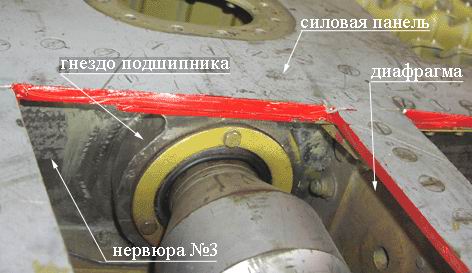

Силовые нервюры. Бортовая нервюра 1 состоит из двух стенок швеллерного сечения, отбортовки которых направлены навстречу друг другу. Вместе с обшивкой они образуют замкнутый контур. Силовая нервюра 3 - монолитная штамповка двутаврового сечения, в стенке которой размещено гнездо внутреннего подшипника. Нервюра болтами связана с верхней и нижней силовыми панелями. Сечение поясов нервюры к передней стенке уменьшается.
