8.4. Вопросы для тренинга и самоконтроля

Проверьте себя, отвечая письменно или устно на сформулированные ниже вопросы. Лишь после этого заглядывайте в комментарий. Если необходимо обращайтесь к теории (см. оглавление).

1. Каково назначение самолета МИГ - 23?
Комментарий 1

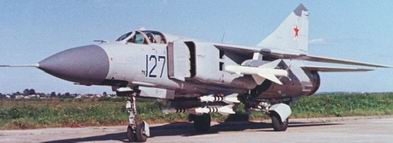

Самолет МИГ - 23 - многоцелевой сверхзвуковой истребитель с крылом изменяемой в полете стреловидностью.

2. Каков тип силовой схемы управляемого стабилизатора самолета МИГ - 23?
Комментарий 2

Управляемый стабилизатор самолета МИГ - 23 имеет моноблочную силовую схему с монолитными силовыми панелями.

3. ККакова особенность конструкции силовых панелей управляемого стабилизатора самолета МИГ - 23?
Комментарий 3

Силовые панели управляемого стабилизатора монолитной конструкции с продольными ребрами переменной высоты. Изготавливаются фрезерованием из дюралюминиевой плиты.

4. Особенности конструкции хвостового отсека управляемого стабилизатора самолета МИГ - 23?
Комментарий 4

Хвостовой отсек управляемого стабилизатора трехслойной конструкции с сотовым заполнителем по всей высоте стабилизатора

5. Какова схемы закрепления оси вращения (трубы) управляемого стабилизатора самолета МИГ - 23??
Комментарий 5

Трубчатая ось вращения управляемого стабилизатора закреплена неподвижно на хвостовом отсеке фюзеляжа самолета.
