1.1.2. Командные посты ножного управления
Посты ножного управления выполняются в виде педалей, закрепленных на горизонтально или вертикально расположенных рычагах. Еще одна разновидность - скользящие педали широкого распространения не получили.

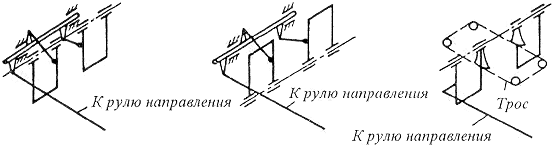

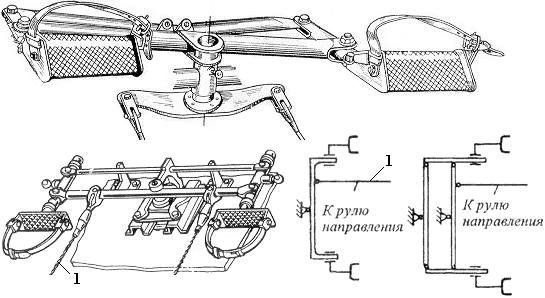

Педали с горизонтальными рычагами закрепляются на рычажно-параллелограммном механизме с вертикальной осью вращения.
К основному горизонтальному рычагу присоединяется проводка управления 1 руля направления. Параллелограммный механизм обеспечивает поступательное движение педали и ноги летчика без их разворачивания. Для регулировки по росту подножки педалей переставляются относительно рычажного механизма и стопорятся специальными фиксаторами.
Педали с вертикальными рычагами выполняются в виде качающихся рычагов с горизонтальной осью вращения, которая располагается вверху или внизу.

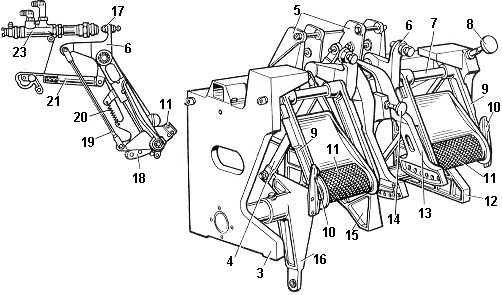

Качающиеся педали с верхним расположением оси подвески ззакрепляются на опорах 3,12, 15 и поворачиваются относительно оси 7 в вертикальной плоскости.
Усилие с педалей 11 тягами 4 передается на трехплечую качалку 16 и далее к рулю направления. Качалка 16 обеспечивает движение педалей в разные стороны за счет того, что тяги 4 от левой и правой педалей присоединяются к качалке 16 по разные стороны от оси ее вращения. Каждая педаль при отжатом фиксаторе 10 может переставляться относительно сектора 13, связанного с трехплечей качалкой 16, что обеспечивает регулировку педалей по росту. Нажатием носком ноги на верхнюю часть педали усилие тягой 19 передается на тормозной редукционный клапан 23, обеспечивая торможение колес шасси. На стоянке редукционные клапаны могут фиксироваться в нажатом положении кнопкой 8, обеспечивая стояночное торможение.

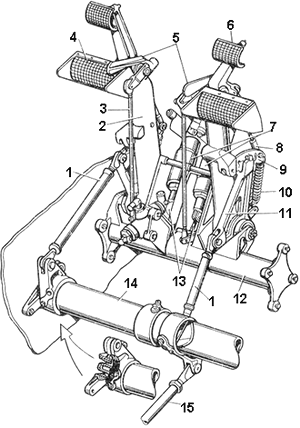

Качающиеся педали с нижним расположением оси вращения состоят из двух подножек 4, которые установлены на вертикальных рычагах 2, шарнирно закрепленных на кронштейне 12. Каждый рычаг связан тягами 1 с валом 14, к которому присоединяется тяга руля направления 15. Тяги 1 левой и правой педалей присоединяются к валу 14 по разные стороны от его оси вращения, что обеспечивает отклонение педалей в разные стороны.
На каждой педали смонтированы тормозные подножки 6, передающие движение к тормозным редукционным клапанам 7. Для регулировки по росту отклонением вбок рукоятки 5 поднимается вверх регулировочная гребенка 9, связанная с рычагом педали, и штифт кронштейна 11 может переставляться в один из трех пазов регулировочной гребенки. При отпускании рукоятки 5 пружина 10 опускает гребенку вниз и обеспечивает соединение рычага педали с кронштейном 11.
