1.2.1.2. Жесткая проводка управления

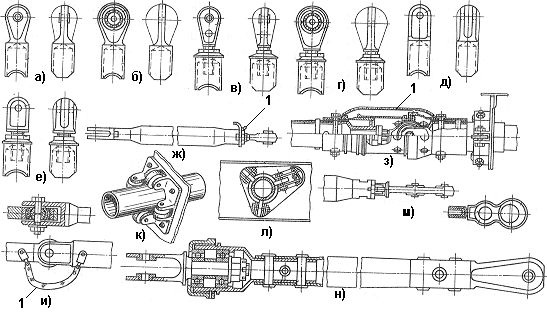

Выполняется из движущихся поступательно жестких тяг, изготавливаемых из тонкостенных дюралевых, стальных, титановых труб с наконечниками на концах. Наконечники нерегулируемые и регулируемые (для регулировки длины тяги) обеспечивают соединение тяг между собой и присоединение их к качалкам и рычагам проводки управления. Для уменьшения трения все шарниры жесткой проводки снабжаются шарикоподшипниками. Параллельно всем шарнирам тяги и качалки управления гибкими перемычками 1 соединяются в одну электрическую массу во избежание возникновения между ними разности потенциалов. Раньше наконечники тяг крепились к трубам с помощью переходных стальных стаканов.

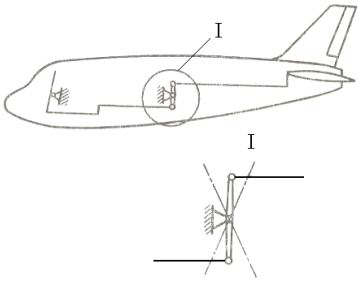

В соответствии с ОСТ 1 12791-77 на трубы для тяг управления наконечники теперь ввертываются непосредственно в резьбу в обжатом конце трубы (ж, м) и установка промежуточных стаканов не требуется. Прокладка тяг по самолету выполняется или на поддерживающих качалках, или в роликовых направляющих (к). Для компенсации разницы в деформациях фюзеляжа и жесткой проводки управления в нее включается специальная компенсационная качалка, поворот которой в ту или иную сторону компенсирует изменение длины проводки и сохраняет заданное положение руля.

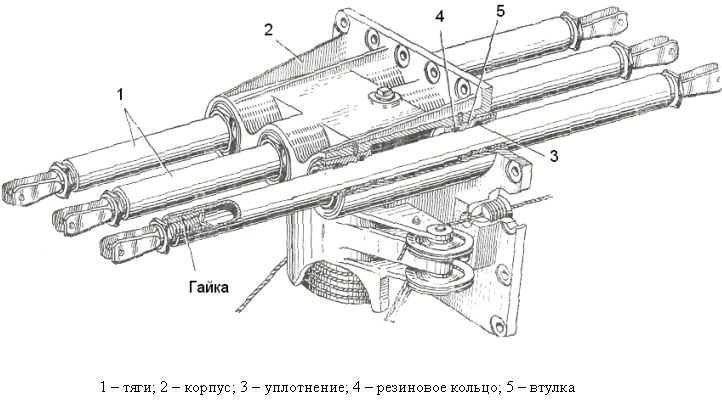

На выходе проводки управления из герметичных кабин устанавливаются специальные гермовыводы, обеспечивающие передачу движения проводки без утечки воздуха из гермоотсека. Уплотнение тяг или вала в этих узлах обеспечивается резиновыми уплотнительными кольцами.
