1.3.1. Симметричное управление

При симметричном управлении одинаковым отклонением (перемещением) командного рычага в обе стороны от нейтрального положения соответствуют одинаковые углы отклонения руля в ту и другую стороны. Такое управление всегда требуется в канале управления рулем направления, а также может использоваться и в каналах управлени¤ рулем высоты и элеронами.

Чтобы обеспечить симметричное управление следует придерживатьс¤ одного простого правила - все углы между тягами (тросами) и рычагами качалок должны быть пр¤мыми - 90⁰.

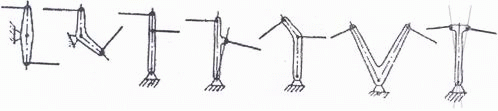

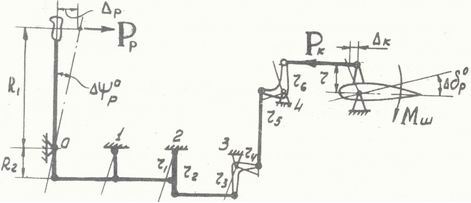

Это относится и к тягам, присоединяемым к командным рычагам, а также тягам, присоедин¤емым к кабанчику рулевой поверхности: угол между осью тяги и осью рычага кабанчика должен быть прямым. Принципиальная схема симметричного управления показана на рисунке.
