1.3.3. Управление комбинированными органами управления

Комбинированные органы управления - элевоны, зависающие элероны, рули V-образного оперения и др. должны отклоняться управляющими сигналами двух независимых систем.

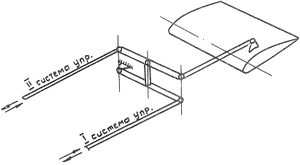

Независимая работа руля от двух систем обеспечивается включением в проводку управления специального смесительного механизма, показанного на рисунке , который обеспечивает отклонение руля как сигналами одной, так и сигналами другой системы.
Возможны и другие схемы управления комбинированными рулевыми поверхностями.

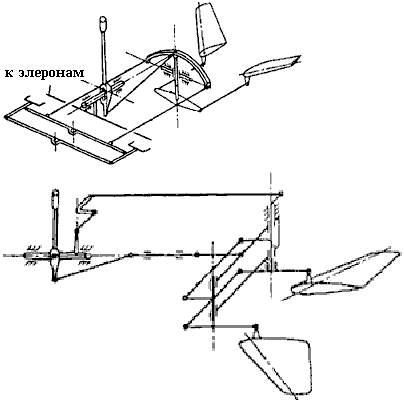

Один из них показан на следующем рисунке:
