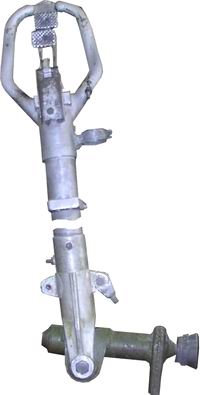

1.7.2. Ручка управления самолета ЯК-1

Ручка 7 закреплена шарнирно на оси кронштейна 5, установленного на поперечной трубе 3, которая закреплена в шарикоподшипниках двух узлов 1.

 В этой трубе приварен фланец 2 с рычагом 4, соединенным проводкой управления с рулем высоты.  К ушкам 6 слева и справа присоединяются тяги управления элеронами. Движением ручки в продольной плоскости рычагом 4 отклоняется руль высоты. Поперечные перемещения ручки и ушков 6 обеспечивают отклонение элеронов. Для обеспечения независимости отклонения руля и элеронов тяги, присоединяемые к ушкам 6, должны описывать конические поверхности с вершинами на оси поперечной трубы 3.
