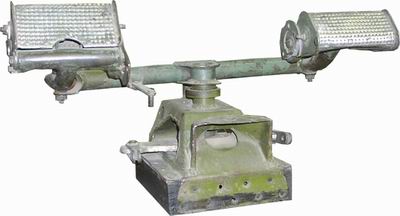

1.7.5. Педали ножного управления самолета ИЛ-2

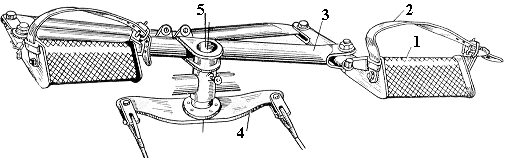

Подножки педалей 1 закреплены на трубе 3, включенной в шарнирно-параллелограммный механизм, обеспечивающий поступательное движение подножек педалей вперед и назад.

Труба 3 соединена с вертикальной осью 5, вращение которой при движении педалей передается сектору 4 и от него тросами к рулю направления. Регулировка педалей по росту летчика обеспечивается поворотом подножек в продольной плоскости вперед или назад и фиксацией в крайних положениях специальными стопорами.
