2.5.2. Колонки управления

Колонки управления служат для управления рулем высоты и, посредством смонтированных на них штурвалов, элеронами.

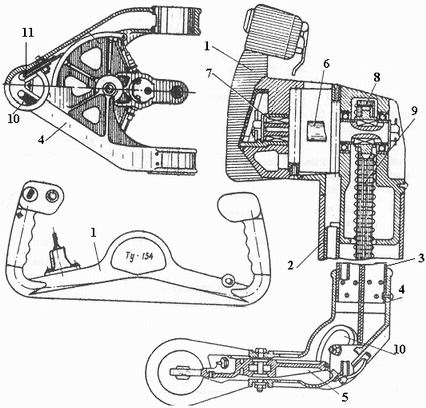

Каждая колонка состоит из штурвала 1, головки 2, трубы 3, литого колена 4 и секторной качалки 5.
В головке на двух шарикоподшипниках вращается ось 6, на которой шпонками 7 закреплен штурвал 1. На оси между подшипниками двумя шпонками закреплена звездочка 8, на которую накинута зубчатая цепь 9. К вильчатым наконечникам цепи присоединены тросы, которые опускаются вниз и закрепляются на секторной качалке 5.
На штурвале левого пилота установлены:

• кнопка переговорного устройства "СПУ";
• кнопка внешней связи "РАДИО";
• кнопка механизма триммерного эффекта в канале тангажа;
• кнопка быстрого отключения автопилота.

На левой "спице" установлен переключатель управления разворотом передних колес.
На правой "спице" установлена кнопка ухода на второй круг.
На штурвале правого пилота отсутствует переключатель управления разворотом передних колес.
В основании колонки закреплены ролики 10, 11 и секторная качалка 5, к которой присоединяется проводка управления элеронов.

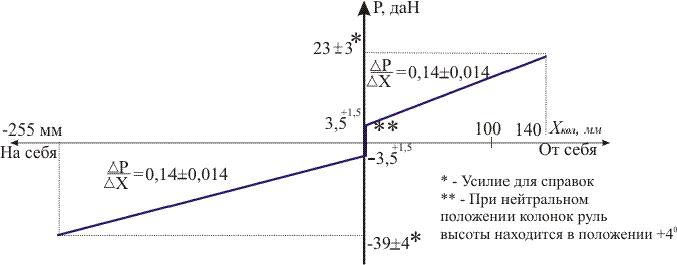

Ниже показаны графики взлетно-посадочной и полетной зависимости усилия на колонке от ее хода при управлении рулем высоты.

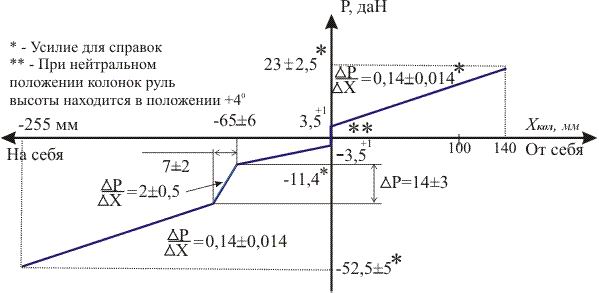

График полетной зависимости усилия на колонке от изменения хода колонки:
