2.5.3. Педали ножного управления
Педали служат для управления рулем направления и тормозами колес шасси.

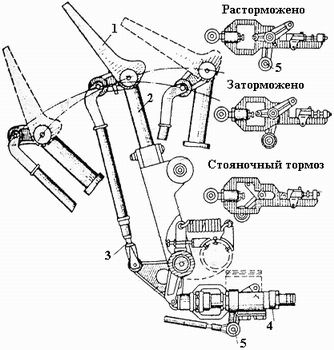

Подножки педалей 1 закреплены шарнирно на стойке штанги 2. При нажатии носком ноги на подножку тяга 3 передает движение на редукционный клапан торможения. 4. На стоянке при вытянутой кнопке стояночного торможения полностью обжатый редукционный клапан фиксируется трехплечей качалкой 5, что обеспечивает стояночное торможение колес.

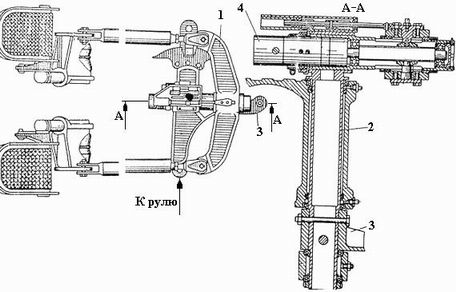

Движение педалей через коромысловую качалку 1, вал 2 и трехплечую качалку 3 передается на проводку управления РН. Коромысловая качалка 1 с помощью электромеханизма 4 может перемещаться вперед или назад относительно вала 2, чем обеспечивается регулировка педалей по росту.
