2.5.4. Пружинные загружатели

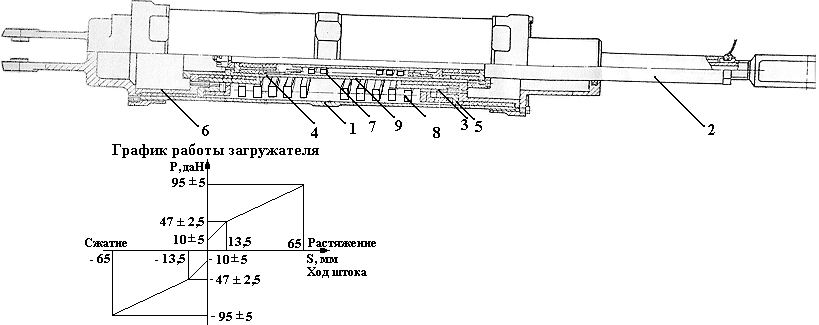

Все загружатели имеют идентичную конструкцию. Наиболее сложным из них является взлетно-посадочный загружатель РН.
Он состоит из:

цилиндра 1,

штока 2,

стаканов 3, 4, 5, 6,

гильзы 9,

пружин 7, 8.

Пружины установлены с предварительным натягом и имеют разную жесткость. При движении штока в цилиндре в первую очередь вступает в работу более жесткая пружина 7. Она начинает деформироваться при усилии, превышающем 10 даН. Когда усилие станет больше 47 даН, в работу вступает наружная более мягкая пружина 8, а пружина 7 за счет соприкосновения стаканов 3 и 4 из работы выключается.
Все остальные загружатели состоят из одной пружины, установленной с определенным усилием предварительного натяжения.
Аналогичную конструкцию (с одной пружиной) имеют и пружинные тяги в проводке управления рулем высоты и элеронов.
